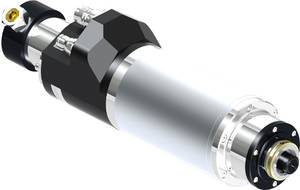

Hochfrequenzspindel für die HSC (High-Speed-Cutting) – Bearbeitung.
Hochgeschwindigkeitsschleifen, – bohren, -gravieren und fräsen etc.
Der Spindel Typ 8045-3-IKE ist für die Verwendung von innengekühlten Werkzeugen mit einer Drehdurchführung bzw. einem Drehverteiler ausgerüstet. Die Übertragungsmedien sind: Emulsion, Öl, Wasser, Luft. Der Drehverteiler ist Trockenlaufsicher und kann somit dauerhaft nur mit Luft als Übertragungsmedium betrieben werden.
Die Vorteile liegen in einem langfristig besseren Fräs- bzw. Bohrresultat in Verbindung mit höchsten Werkzeugstandzeiten und Vorschüben.
Dokumente zum Herunterladen:
Technische Daten
| Spannzangen Schafftdurchmesser: | max. 10,0 mm |
| Spannsystem: | HSK-C32 |
| Gehäuse: | Aluminium hochfest |
| Gehäusedurchmesser: | 80 mm |
| Bauart des Motors: | Drehstrom-Asyncronmotor |
| Drehzahlbereich: | 5.000 – 30.000 rpm |
| Spannung V Maximal: | 130 |
| Strom A Maximal: | 14 |
| Drehmoment in Ncm: | 60 |
| Frequenzbereich Hz: | 83 – 500 |
| Leistung kw Maximal: |
S1: 1,9 |
| Kugellagerart, -anzahl: | Hybrid Stahl / Keramik, dauergeschmiert, 4fach |
| Rundlauf Spannkegel in mm: | < 0,002 |
| Spannmechanismus: | HSK-C32 manuell |
| Kühlung: | Flüssigkeitsgekühlt |
| Gewicht: | 8500 g |
| Weitere Features: | – Sperrluft – PTC-Temperatursensor – Werkzeuginkühlung Luft, Emulsion, Wasser – Drehgeber |
| Bestellnummer: | 8045-3-IKE |
Peripherie:
HF Umformer
Spindelhalter
181080
Spindelkühler
